图文详解｜FTTR全光组网全品类应用场景

FTTR按照使用主体分为FTTR‑H家庭家用场景、FTTR‑B商用办公场景、垂直行业工业场景三大板块，下面搭配组网示意图、场景结构图逐一讲解。

一、FTTR‑H 智慧家庭场景（最主流民用场景）

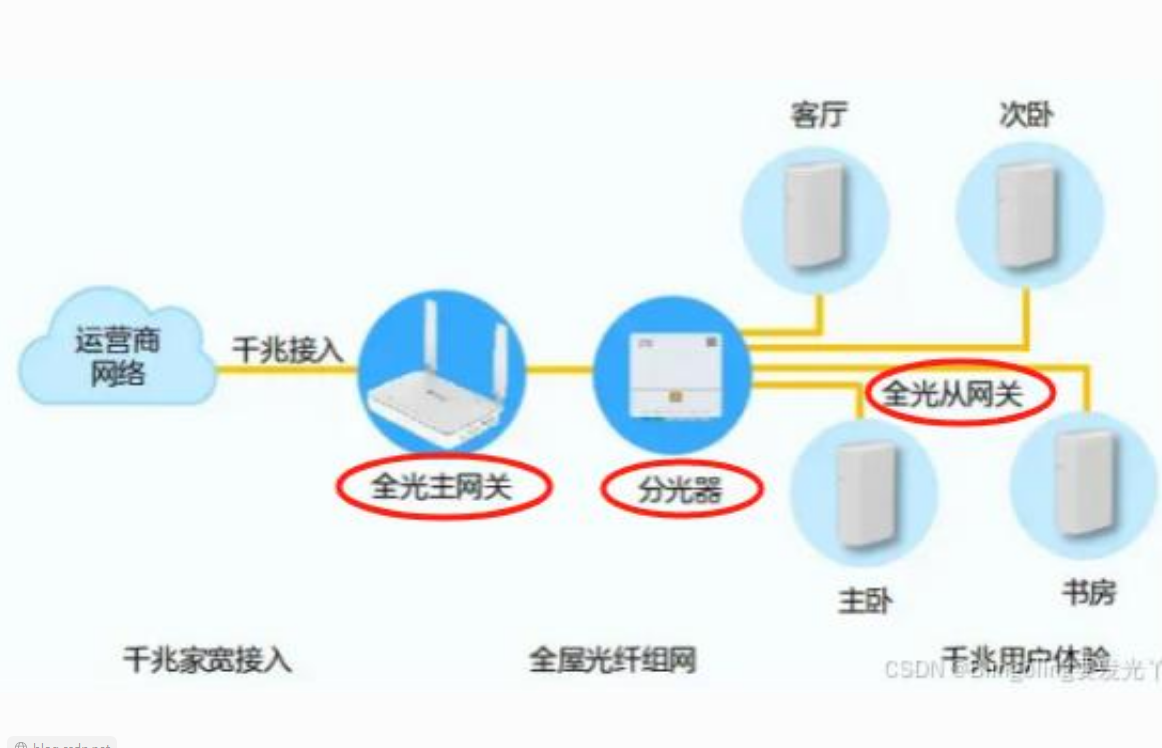

组网拓扑图

整套架构：运营商宽带→全光主网关→室内分光器→各个卧室、客厅、书房的从光猫，光纤直达每一间屋子，告别穿墙网速衰减、卫生间‑阳台WiFi死角问题。

适配户型

1. 大平层（120㎡以上）：多墙体阻隔，普通路由器穿墙网速腰斩；光纤分路至各个房间，全屋跑满千兆‑2000M带宽
2. 复式/双层楼房：楼板会严重阻隔无线信号，二楼部署独立从光猫，上下楼走动实现毫秒级无缝漫游
3. 别墅、多层自建房：支持1‑16个从节点大范围覆盖，隐形光纤走线美观，不用大规模开槽布线

家庭细分使用需求

• 居家办公：高清视频会议、超大文件传输、远程桌面，网络零抖动
• 影音娱乐：8K电视、VR沉浸式设备、云端游戏，光纤低延迟稳定运行
• 全屋智能家居：摄像头、智能门锁、灯光、家电几十台设备同时在线，高带机量不卡顿
• 居家养老：健康监测设备、紧急报警装置实时上传数据
• 主播、电竞玩家：时延稳定10‑20ms，WiFi切换无断连，杜绝游戏跳ping、直播卡顿

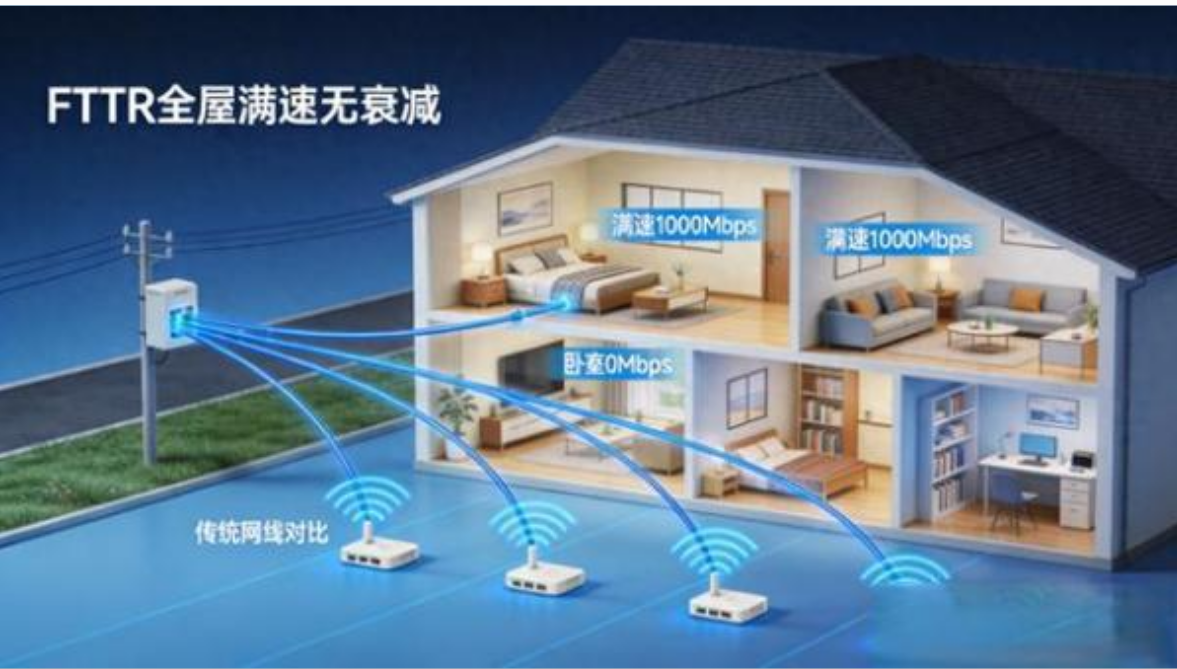

传统Mesh依靠无线回传，隔墙之后网速直接减半；FTTR光纤介质不受电线、家电电磁干扰，每个房间网速和入户带宽一致。

二、FTTR‑B 商用企业全光组网场景

FTTR‑B面向商铺、公司、酒店、校园等商用环境，采用吸顶AP、面板式光从网关，适配高密度人群上网，支持内网隔离、多业务分开传输。

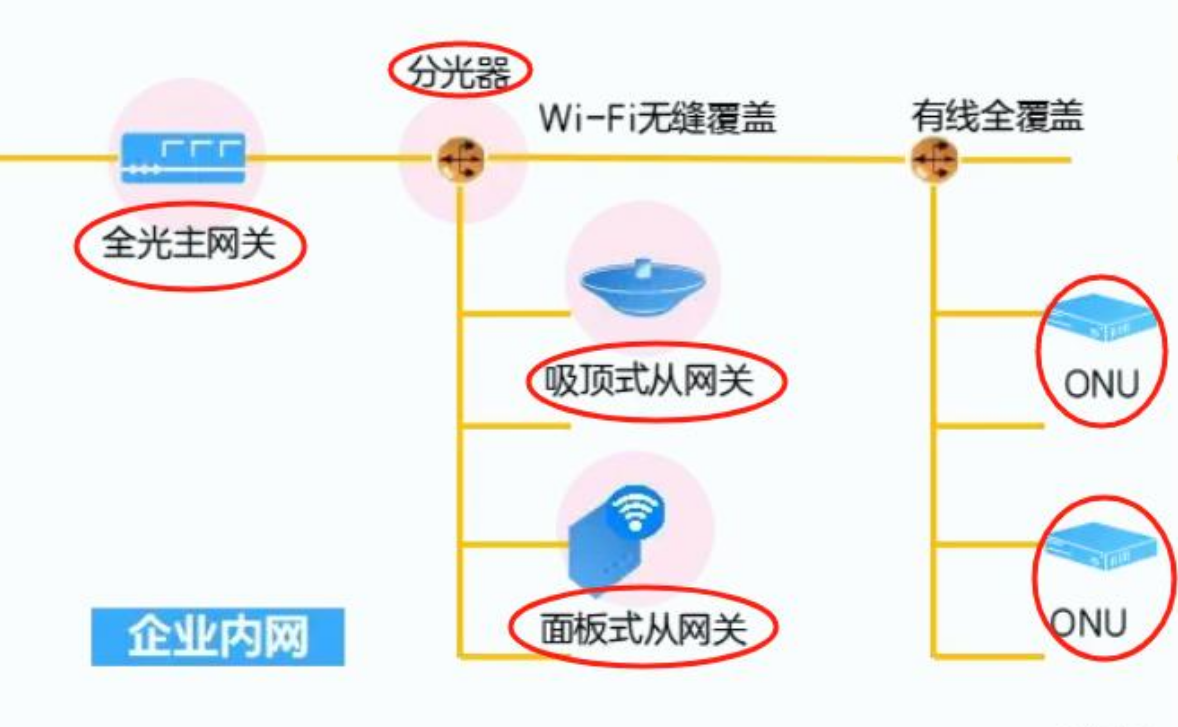

商企组网结构图

1. 酒店、公寓、民宿

一根光纤同时承载宽带、客房电视、座机电话三类业务，节省八成机房设备空间；客人穿梭走廊、电梯、客房WiFi无缝漫游；面板式从光猫内嵌墙面，简洁美观，适合大批量客房部署。

2. 中小型办公室、直播间、创业工作室

• 多层写字楼每层布置分光节点，多个工位有线+千兆WiFi覆盖
• 直播工作室超低抖动网络，支持多机位高清推流
• VLAN网络隔离，办公内网、访客WiFi、监控网络互相独立，保障企业资料安全

3. 校园、宿舍、培训机构

教室、宿舍、走廊全覆盖；支持数百学生同时线上网课、线上考试；学生在教学楼、宿舍走动WiFi无感切换，解决传统校园网频繁掉线问题。

4. 商铺、商场、餐饮门店

高密度人流场景，节假日大量顾客手机同时连接WiFi，FTTR大带机量可以承载上百台终端在线，收银系统、监控、外卖系统网络稳定。

三、垂直行业·工业及公共基础设施场景

1. 智能制造工厂

车间内部搭建工业版FTTR全光网络：

1. 高清AOI质检相机高速传输产品图像，AI实时缺陷检测
2. 机械臂、自动化设备依靠光纤超低时延实现远程操控
3. 上千个温度、震动传感器传输设备运行数据，做到设备故障预判；光纤可以抵御车间电机、大型设备的强电磁干扰，铜线网线极易受干扰断网。

2. 智慧医院

• 4K彩超、CT影像高速传输，方便远程会诊
• 医护办公网络、患者WiFi、医疗设备专网逻辑隔离，保障病患隐私数据安全
• 输液报警器、病房监测设备稳定联网

3. 智慧社区、地下车库、园区

小区楼道、地下车库墙体厚重、信号环境复杂；面板式、吸顶式光AP实现无死角覆盖，园区监控、门禁、电动车安防设备全天候在线。

四、FTTR全场景优缺点总结

五、整体总结

FTTR最核心的本质就是把光纤延伸至每一个需要上网的点位；家用改善全屋WiFi体验，商用解决高密度上网难题，工业场景依靠光纤抗干扰特性支撑精密设备运行，也是当下万兆宽带时代全场景的组网方案。
